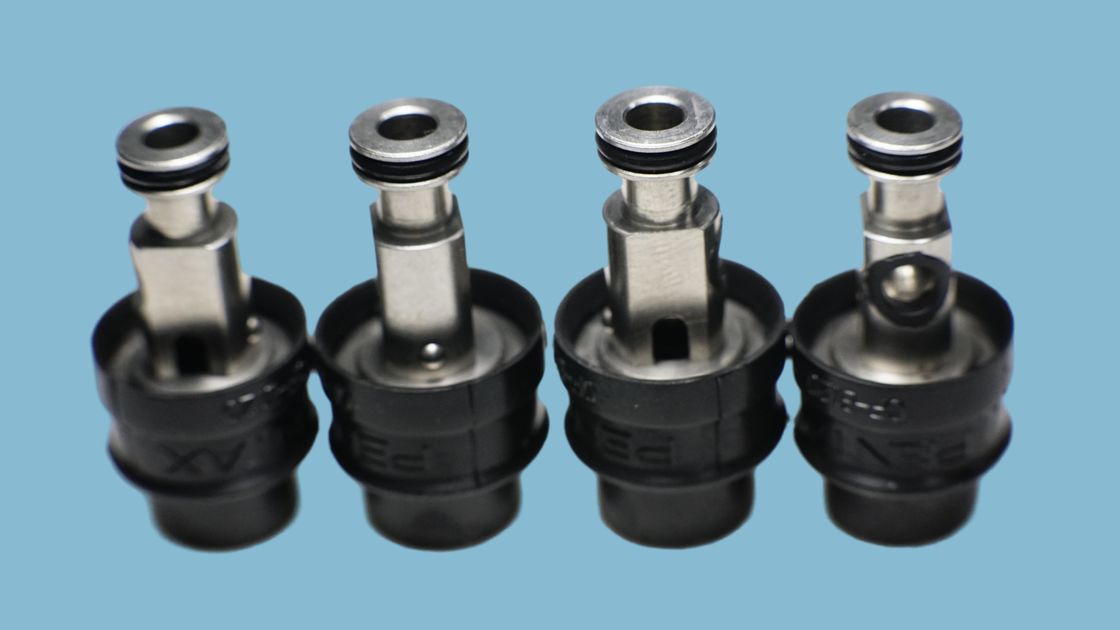

صمام امتصاص الهواء أو الماء الأصلي والمتوافق

صمام الهواء/الماء الأزرق: يُستخدم هذا للتحكم في نفخ الهواء أو شطف الماء لتنظيف العدسة. تغطية فتحته أو الضغط الجزئي عليه يغذي الهواء من الطرف البعيد. الضغط الكامل يشطف الماء لتنظيف العدسة.

صمام الشفط الأحمر: عند الضغط عليه، يقوم بشفط الهواء أو السائل عبر الطرف البعيد. هذا متصل بقناة الملحقات. يلزم وجود غطاء خزعة في مكانه يغطي قناة الملحقات لكي يتمكن المنظار من توليد الشفط المطلوب.

توفر مضخة هواء في مصدر الضوء الهواء تحت ضغط خفيف إلى أنبوب يبرز من موصل مصدر الضوء للمنظار. يتم حمل هذا الهواء بواسطة قناة هواء (أنبوب) إلى صمام الهواء/الماء في قسم التحكم. إذا لم يكن هذا الصمام مغطى، يخرج الهواء ببساطة من فتحة تهوية في الجزء العلوي من الصمام. تسمح فتحة التهوية هذه لمضخة الهواء بالضخ بحرية عندما لا يكون الهواء مطلوبًا، مما يقلل من التآكل على المضخة. إذا أراد طبيب المناظير نفخ المريض، فإنه يغطي فتحة التهوية بطرف إصبعه؛ هذا يغلق فتحة التهوية ويدفع الهواء إلى أسفل قناة الهواء، ويخرج من الجهاز عبر الفوهة الموجودة على الطرف البعيد. يتم دمج صمام أحادي الاتجاه في عمود صمام الهواء/الماء للاحتفاظ بالهواء في المريض أثناء الفحص. أثناء التنظير، يتم عادةً نفخ الجهاز الهضمي إلى ضغط أعلى قليلاً من الضغط الجوي. لولا هذا الصمام أحادي الاتجاه في النظام، لتدفق الهواء من العضو قيد الفحص مرة أخرى إلى الفوهة الموجودة على الطرف البعيد، صعودًا عبر قناة الهواء في أنبوب الإدخال، وخارج الفتحة الموجودة في صمام الهواء/الماء كلما أزال المشغل إصبعه من الصمام. يلزم وجود صمام مضاد للارتجاع للحفاظ على نفخ المريض.
