| رقم الموديل | GF-UCT260 |

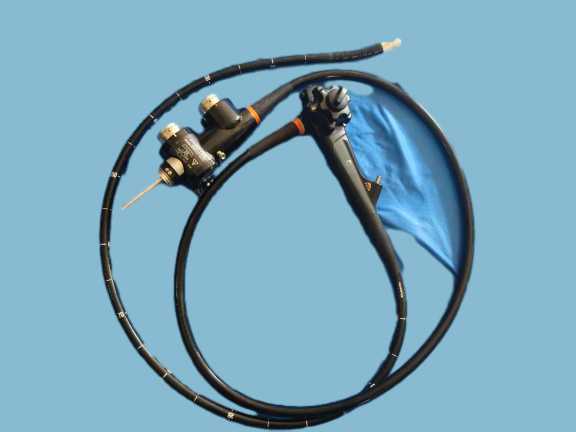

أوليمبوس GF-UCT260 هو طبي متخصص يستخدم في إجراءات التشخيص والتصوير بالموجات فوق الصوتية التداخلية. إنها ليست كاميرا عادية أو منتج مستهلك إنها أداة تصوير طبية عالية الجودة.
النوع: الموجات فوق الصوتية الداخلية (EUS) الموجات فوق الصوتية الغاسروسكوب
الغرض: Combines endoscopy (visual inspection of the upper gastrointestinal tract) with ultrasound imaging from the tip of the scope to examine structures inside and beyond the walls of the digestive tract — especially the pancreasالقنوات الصفراء والأعضاء القريبة.
الميزات الرئيسية والمواصفات
الموجات فوق الصوتية + الفيديو Endoscope: يوفر كل من الفيديو الموجات فوق الصوتية في أداة واحدة. وهذا يساعد الأطباء على تشخيص وتوجيه الخزعات أو العلاجات مع التصوير في الوقت الحقيقي.
محول صفوف خطية منحنية: محول الموجات فوق الصوتية في الطرف يصدر موجات صوتية ويتلقى الصدى لتشكيل صور مفصلة للهياكل الداخلية.
مجال الرؤية: عادةً ما يكون عرضًا أماميًا / منحنيًا واسعًا للكشف الدماغي إلى جانب نطاق مسح بالموجات فوق الصوتية ~ 180 درجة.
الحجم والاتصال: قطر أنبوب الإدراج الخارجي ≈ 12.6 مم ، طول العمل ~ 1250 مم ، قناة الأداة ~ 3.7 مم مما يسمح لعملية الخزعة القياسية والأدوات العلاجية بالمرور.
تستخدم مع معالجات الموجات فوق الصوتية: يحتاج إلى معالجة الموجات فوق الصوتية المتوافقة (على سبيل المثال ، سلسلة Olympus EU-ME) لتشغيل التصوير بالموجات فوق الصوتية.
المواصفات البصرية / المواصفات النهائية
مجال الرؤية (الاندوسكوبي): ~ 100°
اتجاه الرؤية: مائل إلى الأمام ~ 55 درجة
عمق المجال: 3 100 ملم
الحد الأدنى للمسافة المرئية: ~ 6 ملم
الأبعاد المادية
قطر خارجية الطرف البعيد: ~ 14.6 ملم
قطر أنبوب الإدراج الخارجي: ~ 12.6 ملم
طول العمل: ~ 1,250 ملم
الطول الإجمالي: ~1,555 ملم (طول النطاق الإجمالي)
قناة الأداة
القطر الداخلي للقناة: ~ 3. 7 ملم يحتوي على أدوات الخزعة القياسية للEUS والأجهزة العلاجية.
الانحناء / القدرة على المناورة
نطاق الزاوية:
• فوق: ~ 130 درجة
• أسفل: ~ 90°
• اليمين / اليسار: ~ 90 درجة لكل
الاستخدام السريري
تم تصميم GF-UCT260 لإجراءات تشخيصية وتدخلية في EUS ، وخاصةً لتركيبات التصوير والاختبار في المنطقة المحيطة بالجهاز الهضمي (على سبيل المثال ، البنكرياس ، القنوات الصفراء).عادة ما يرتبط مع معالجات الموجات فوق الصوتية المتقدمة مثل Olympus EU-ME2 / EU-ME3 أو أنظمة مماثلة.
تقدم في طب الأندوسكوبي المرن قد دفع هذه التكنولوجيا بسرعة إلى المستوى التالي من التطور.أجهزة الرؤية الداخلية المعقدة والإكسسوارات قد وسعت قدرات إجراء الجراحة والعلاجات بطريقة أقل اجتياحاً.
إن المجهر المرن يشبه سكين الجيش السويسري والذي تم تصميمه بشكل رائع في جهاز مضغوط يتضمن قناة شفط،وقنوات الخزعة قادرة على تمرير الأدوات من خلال.
هيئة التحكم
أنبوب الإدراج
قسم الانحناء / الطرف البعيد
وصلة دليل الضوء
